太阳能PVT热泵系列产品
- 基于太阳能的多能一体、低碳高效新技术产品

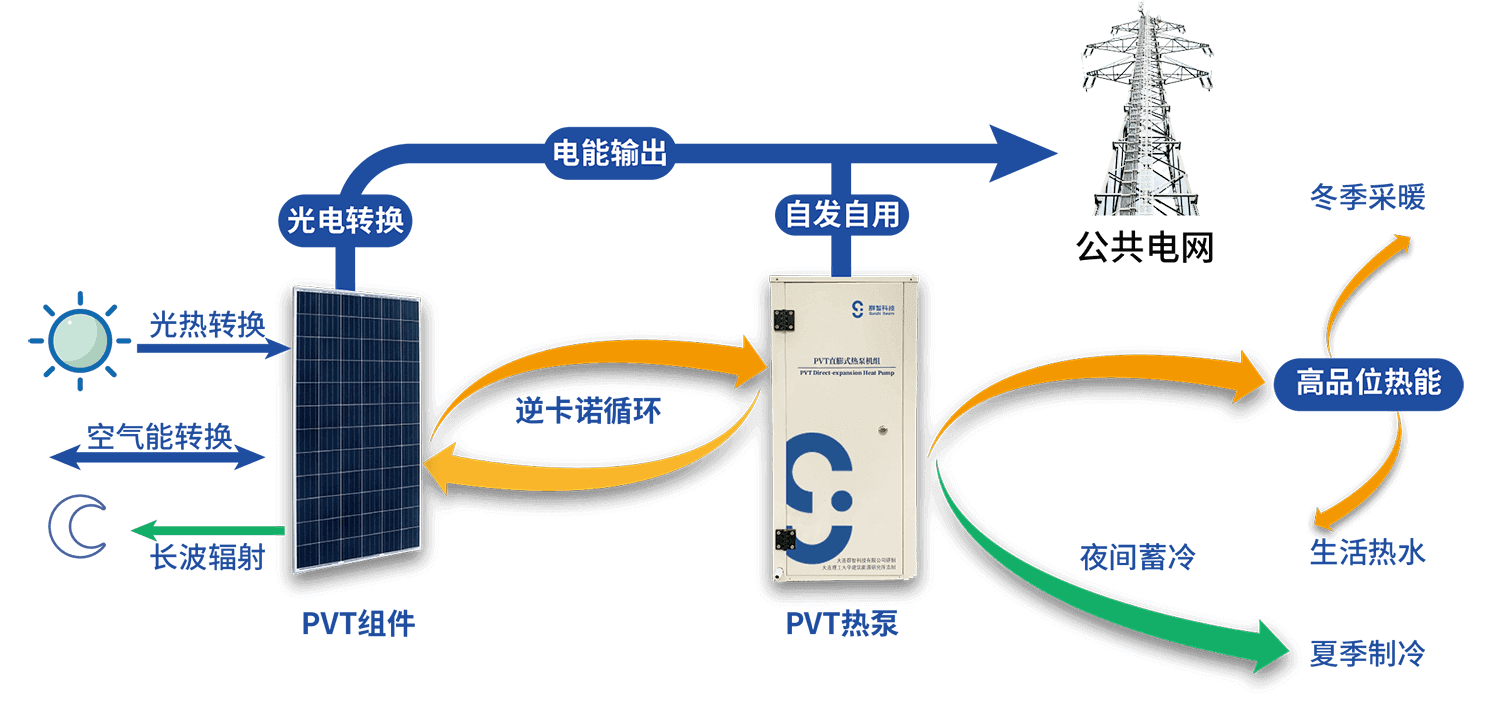

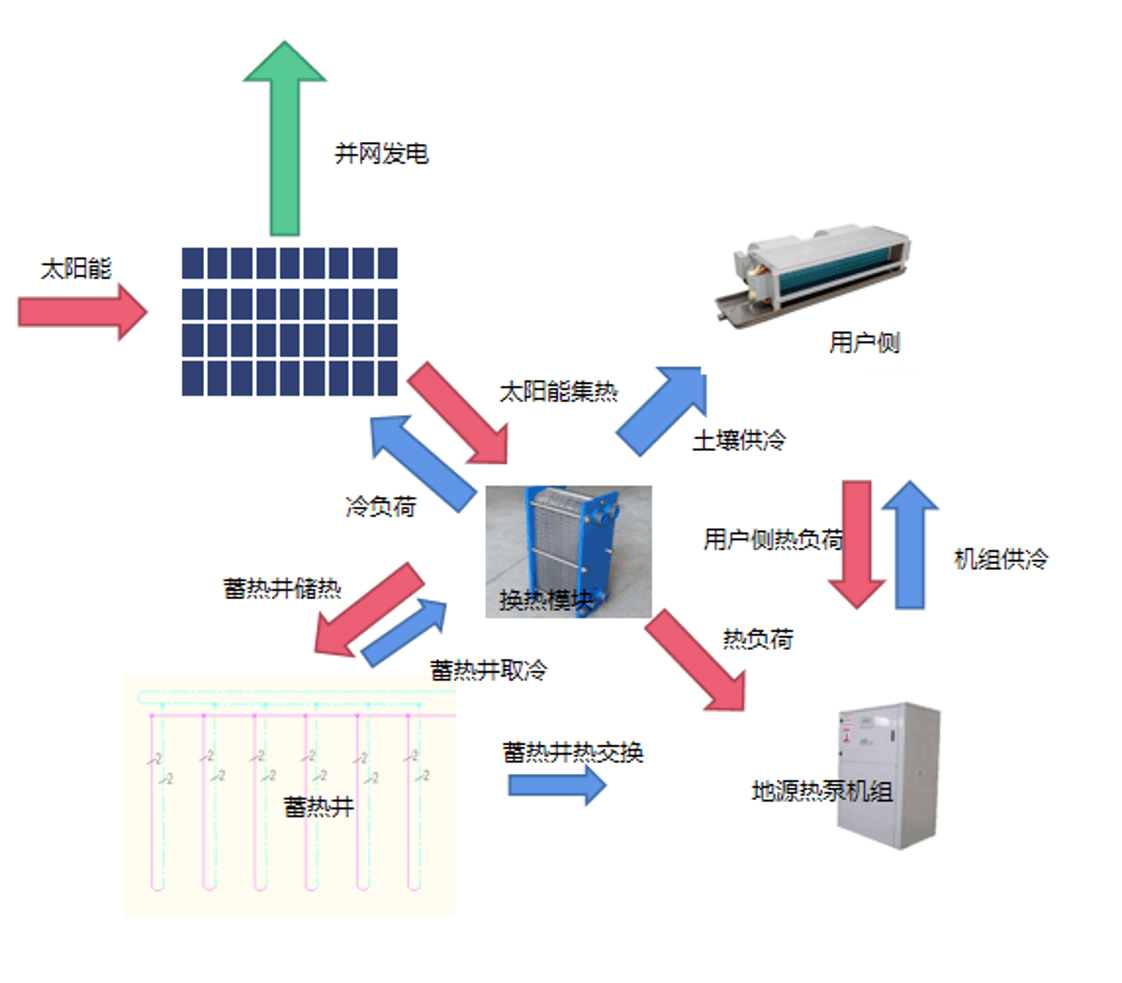

太阳能PVT热泵系统是由PVT光伏光热组件（简称PVT组件）和PVT直膨式热泵机组（简称PVT热泵）共同组成的热电冷联产系统，由能源管理平台智能控制，PVT组件发电为PVT热泵供给电能，PVT组件产生的热能由PVT热泵转化为高品位热能。
该产品符合国家可再生能源和低碳能源发展要求，符合清洁采暖要求，工程投资回收期在2~5年，在我国城镇及农村具有广阔的应用前景，太阳能PVT热泵产品技术，为客户提供了基于新能源的多能互补用能解决方案。
一套系统可制热、制冷、生活热水和用电，能源管理平台可实时监测系统产热、产电及运行情况，北方供暖季综合COP大于4。
通过专利技术，将光伏组件和集热板无缝融合，吸收光伏组件热量，光伏发电效率提升10%以上，同时减小占地面积。
无太阳时从空气和雨水中吸热实现制热，解决传统太阳能看天制热的痛点。除极端寒冷和太阳辐射极低地区外，其它地区均适用。
一套系统可制热、制冷、生活热水和用电，能源管理平台可实时监测系统产热、产电及运行情况，北方供暖季综合COP大于4。
通过专利技术，将光伏组件和集热板无缝融合，吸收光伏组件热量，光伏发电效率提升10%以上，同时减小占地面积。
无太阳时从空气和雨水中吸热实现制热，解决传统太阳能看天制热的痛点。除极端寒冷和太阳辐射极低地区外，其它地区均适用。
太阳能PVT热泵系统是由PVT光伏光热组件(简称PVT组件)和PVT直膨式热泵机组 (简称PVT热泵 ) 共同组成的热电冷联产系统， 由本地/云管理平台智能控制，PVT组件发电为PVT热泵供给电能，PVT组件产生的热能由PVT热泵转化为高品位热能。
该产品符合国家可再生能源和低碳能源发展要求,符合清洁能源应用要求，工程投资回收期在2~5年，在我国城镇及农村具有广阔的应用前景。 太阳能 PVT热泵产品技术，为客户提供了基于新能源的多能互补用能解决方案。

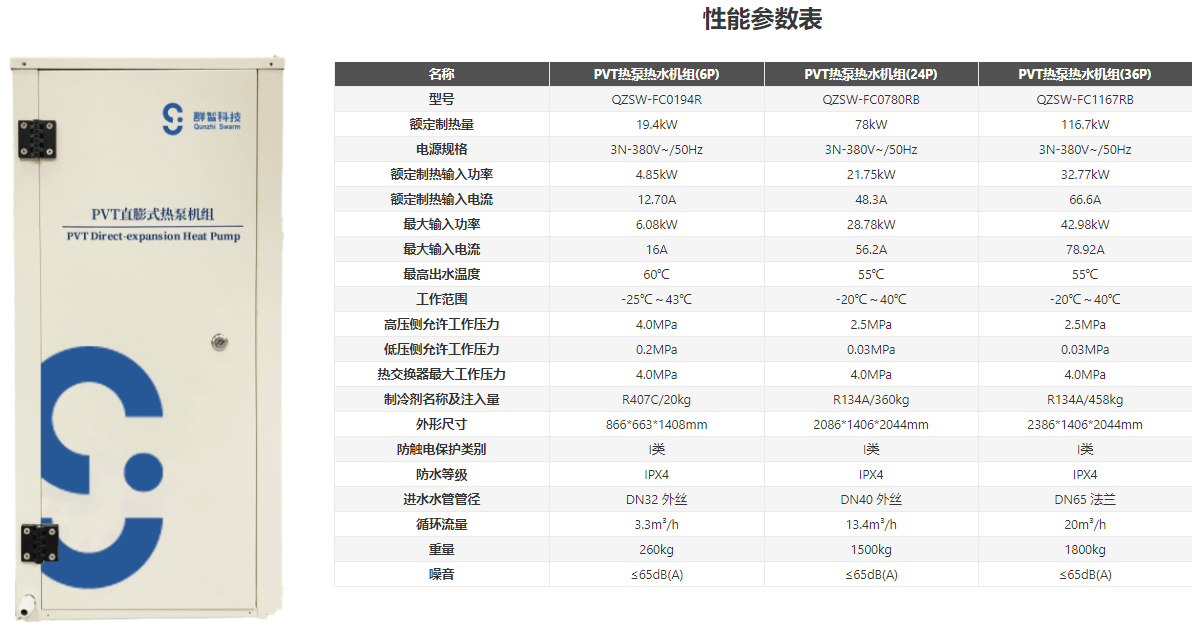

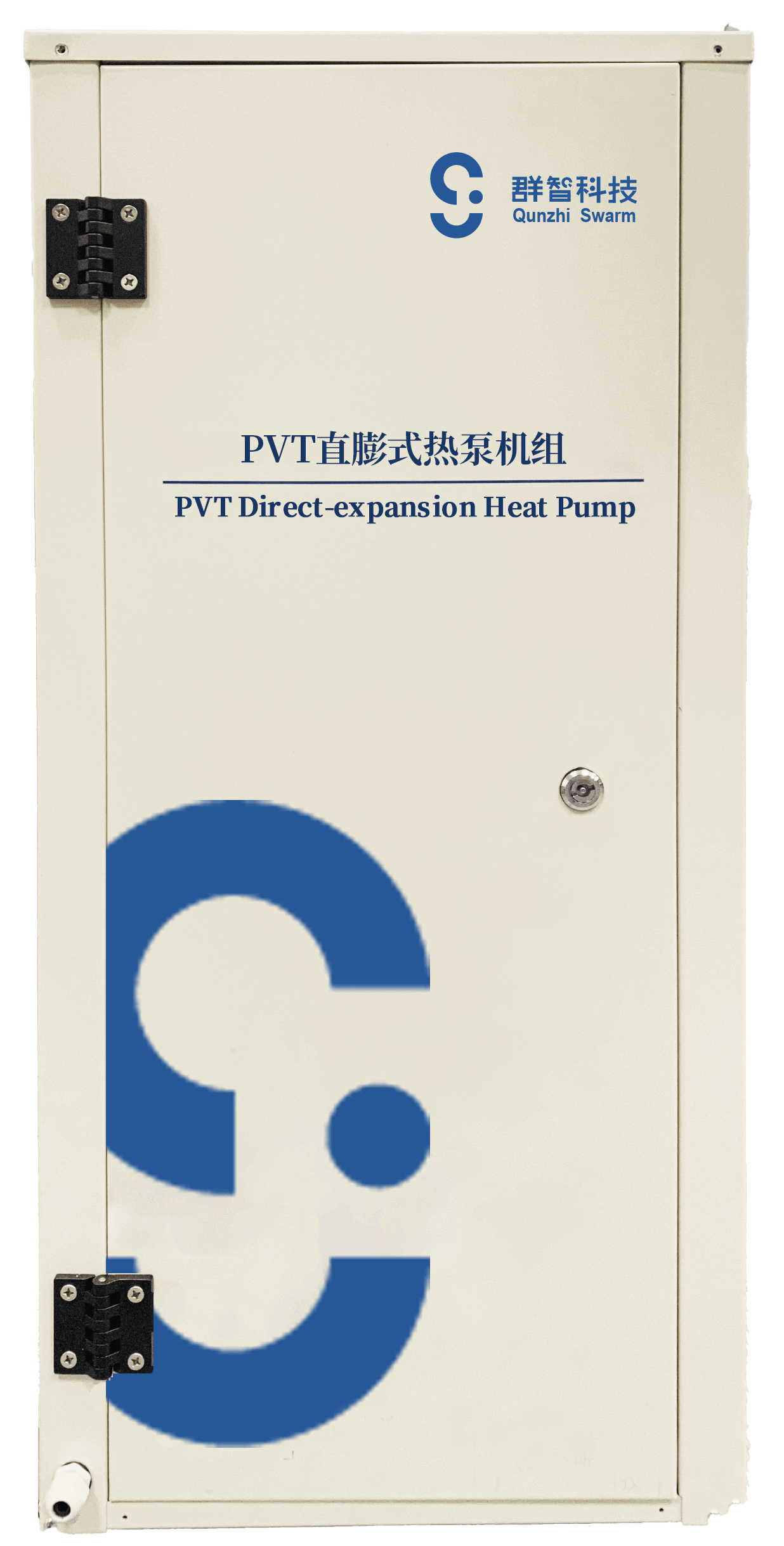

| 名称 | PVT热泵热水机组(6P) | PVT热泵热水机组(24P) | PVT热泵热水机组(36P) |
|---|---|---|---|
| 型号 | QZSW-FC0194R | QZSW-FC0780RB | QZSW-FC1167RB |
| 额定制热量 | 19.4kW | 78kW | 116.7kW |
| 电源规格 | 3N-380V~/50Hz | 3N-380V~/50Hz | 3N-380V~/50Hz |
| 额定制热输入功率 | 4.85kW | 21.75kW | 32.77kW |
| 额定制热输入电流 | 12.70A | 48.3A | 66.6A |
| 最大输入功率 | 6.08kW | 28.78kW | 42.98kW |
| 最大输入电流 | 16A | 56.2A | 78.92A |
| 最高出水温度 | 60℃ | 55℃ | 55℃ |
| 工作范围 | -25℃～43℃ | -20℃～40℃ | -20℃～40℃ |
| 高压侧允许工作压力 | 4.0MPa | 2.5MPa | 2.5MPa |
| 低压侧允许工作压力 | 0.2MPa | 0.03MPa | 0.03MPa |
| 热交换器最大工作压力 | 4.0MPa | 4.0MPa | 4.0MPa |
| 制冷剂名称及注入量 | R407C/20kg | R134A/360kg | R134A/458kg |
| 外形尺寸 | 866*663*1408mm | 2086*1406*2044mm | 2386*1406*2044mm |
| 防触电保护类别 | I类 | I类 | I类 |
| 防水等级 | IPX4 | IPX4 | IPX4 |
| 进水水管管径 | DN32 外丝 | DN40 外丝 | DN65 法兰 |
| 循环流量 | 3.3m³/h | 13.4m³/h | 20m³/h |
| 重量 | 260kg | 1500kg | 1800kg |
| 噪音 | ≤65dB(A) | ≤65dB(A) | ≤65dB(A) |
| 产品类型|性能参数 | 太阳能真空管集热器 | 空气源热泵 | PVT热泵 |
|---|---|---|---|
| 热能来源 | 太阳能 | 空气 | 太阳能+空气 |
| 稳定性 | 差 | 较稳定 | 稳定 |
| 辅助热源 | 必须 | 非必要 | 非必要 |
| 综合效率 | 中等 | 中等 | 高 |

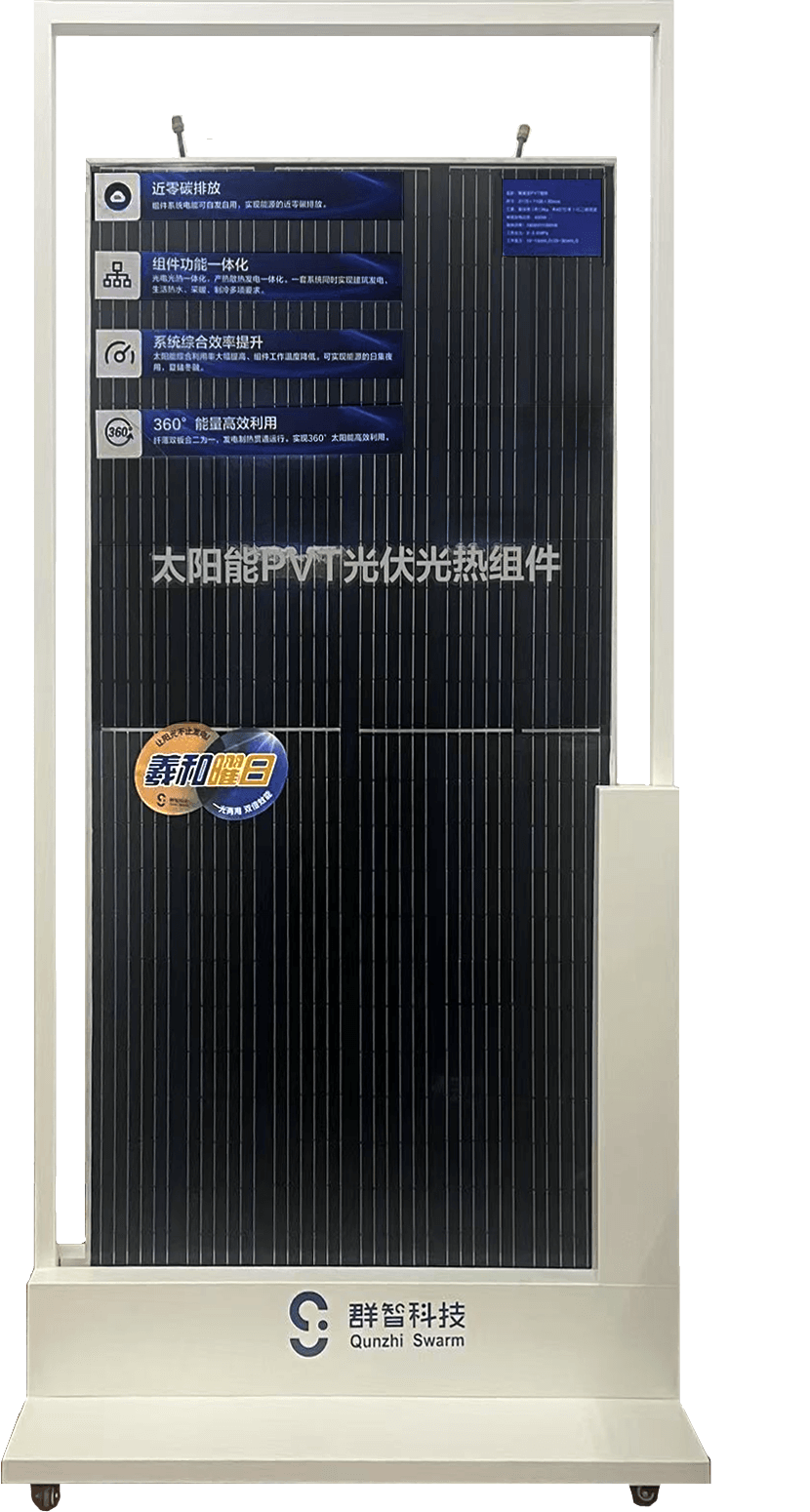

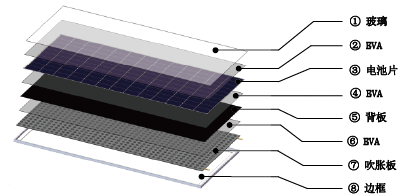

PVT（Photovoltaic-Thermal）电热一体化系统是一种创新的太阳能利用方式，结合太阳能光伏（PV）发电和太阳能热利用（T）技术，同一块组件上同时实现光电和光热转换。 太阳照射到PVT组件上，一部分太阳能直接转换为电能；其它太阳能被组件吸热材料吸收并转化为热能。PVT组件既能输出电力供给电网/用户负载，还可通过内部循环的工质将吸收的热量传递给用热系统，配合热泵系统满足末端用户的制冷、供暖及热水需求。

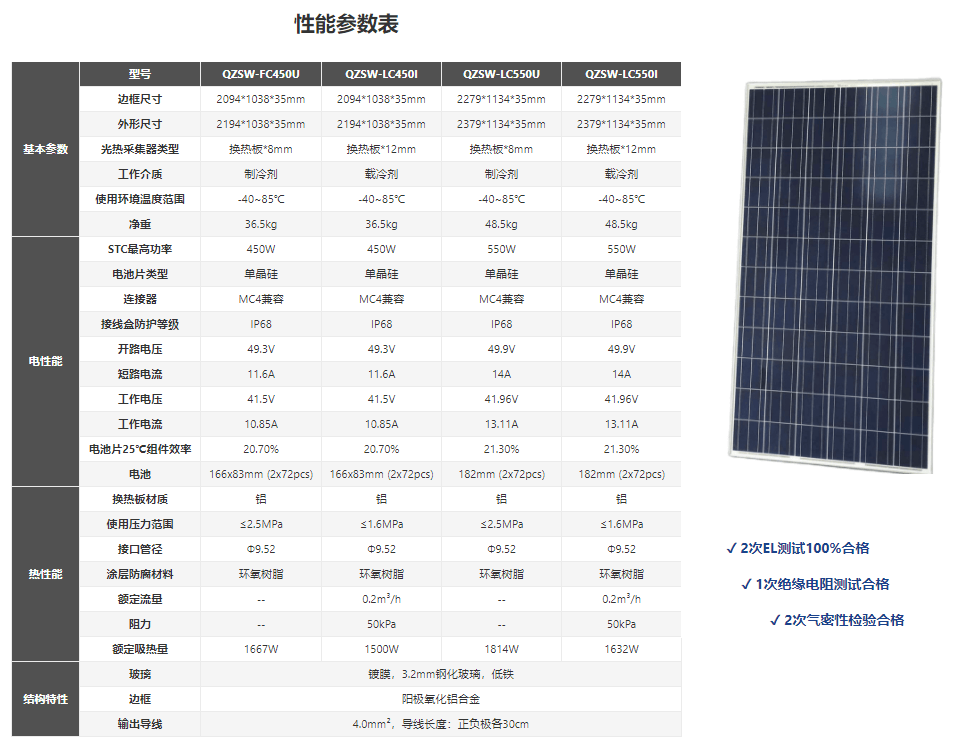

| 基本参数 | 型号 | QZSW-FC450U | QZSW-LC450I | QZSW-LC550U | QZSW-LC550I |
|---|---|---|---|---|---|
| 边框尺寸 | 2094*1038*35mm | 2094*1038*35mm | 2279*1134*35mm | 2279*1134*35mm | |
| 外形尺寸 | 2194*1038*35mm | 2194*1038*35mm | 2379*1134*35mm | 2379*1134*35mm | |
| 光热采集器类型 | 换热板*8mm | 换热板*12mm | 换热板*8mm | 换热板*12mm | |
| 工作介质 | 制冷剂 | 载冷剂 | 制冷剂 | 载冷剂 | |
| 使用环境温度范围 | -40~85℃ | -40~85℃ | -40~85℃ | -40~85℃ | |
| 净重 | 36.5kg | 36.5kg | 48.5kg | 48.5kg | |
| 电性能 | STC最高功率 | 450W | 450W | 550W | 550W |
| 电池片类型 | 单晶硅 | 单晶硅 | 单晶硅 | 单晶硅 | |
| 连接器 | MC4兼容 | MC4兼容 | MC4兼容 | MC4兼容 | |
| 接线盒防护等级 | IP68 | IP68 | IP68 | IP68 | |
| 开路电压 | 49.3V | 49.3V | 49.9V | 49.9V | |
| 短路电流 | 11.6A | 11.6A | 14A | 14A | |
| 工作电压 | 41.5V | 41.5V | 41.96V | 41.96V | |
| 工作电流 | 10.85A | 10.85A | 13.11A | 13.11A | |
| 电池片25℃组件效率 | 20.70% | 20.70% | 21.30% | 21.30% | |
| 电池 | 166x83mm (2x72pcs) | 166x83mm (2x72pcs) | 182mm (2x72pcs) | 182mm (2x72pcs) | |
| 热性能 | 换热板材质 | 铝 | 铝 | 铝 | 铝 |
| 使用压力范围 | ≤2.5MPa | ≤1.6MPa | ≤2.5MPa | ≤1.6MPa | |
| 接口管径 | Φ9.52 | Φ9.52 | Φ9.52 | Φ9.52 | |
| 涂层防腐材料 | 环氧树脂 | 环氧树脂 | 环氧树脂 | 环氧树脂 | |
| 额定流量 | -- | 0.2m³/h | -- | 0.2m³/h | |
| 阻力 | -- | 50kPa | -- | 50kPa | |
| 额定吸热量 | 1667W | 1500W | 1814W | 1632W | |
| 结构特性 | 玻璃 | 镀膜，3.2mm钢化玻璃，低铁 | |||
| 边框 | 阳极氧化铝合金 | ||||
| 输出导线 | 4.0mm²，导线长度：正负极各30cm | ||||

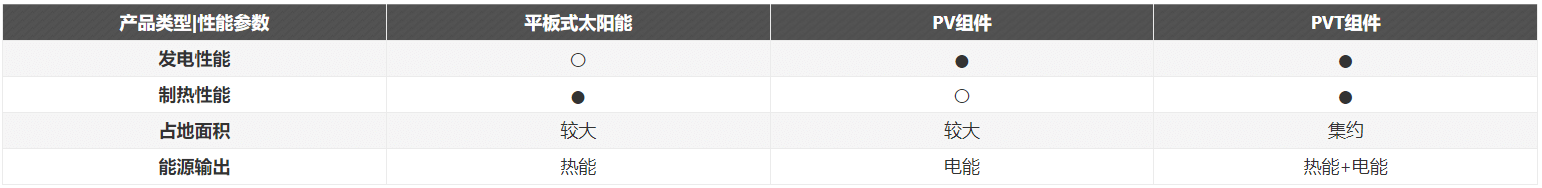

| 产品类型|性能参数 | 平板式太阳能 | PV组件 | PVT组件 |
|---|---|---|---|
| 发电性能 | ○ | ● | ● |
| 制热性能 | ● | ○ | ● |
| 占地面积 | 较大 | 较大 | 集约 |
| 能源输出 | 热能 | 电能 | 热能+电能 |

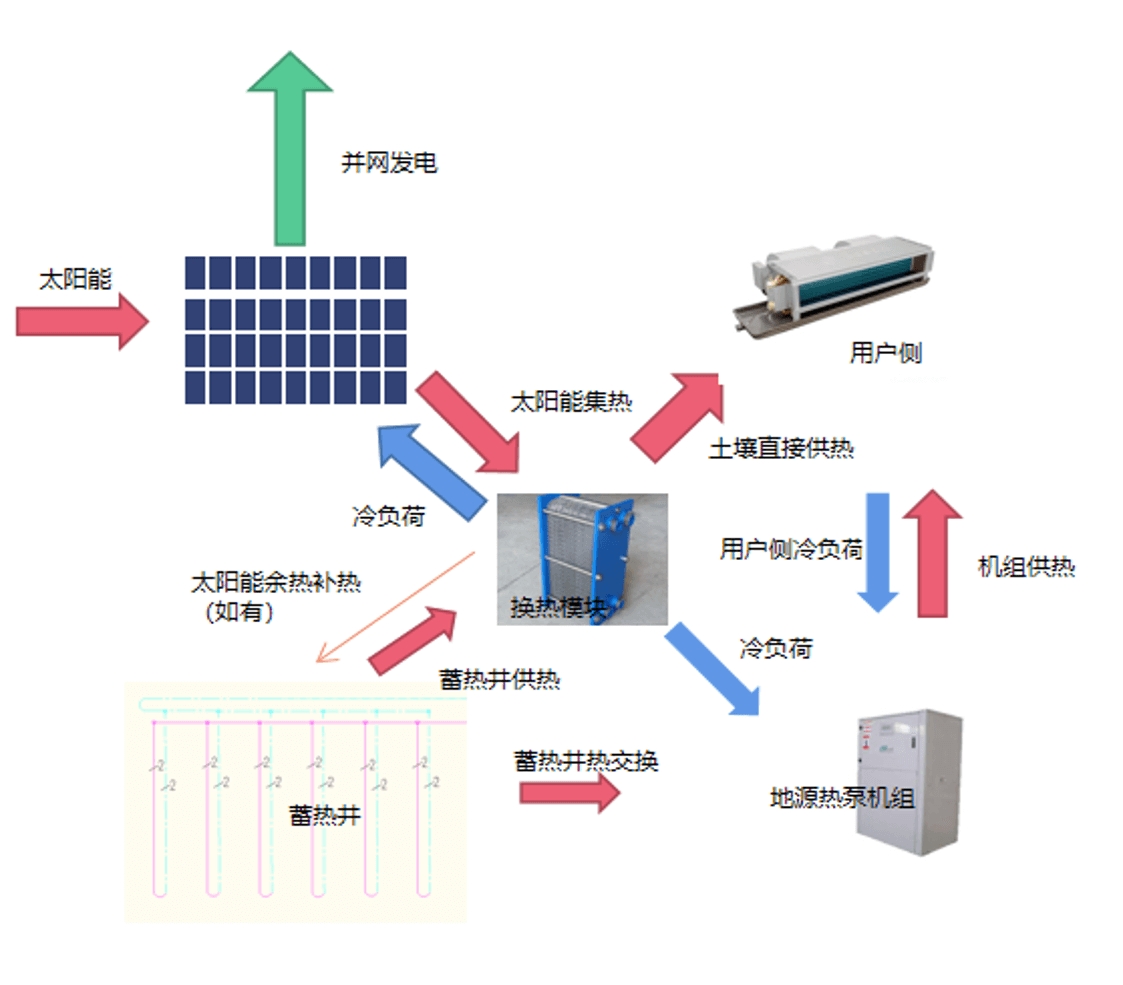

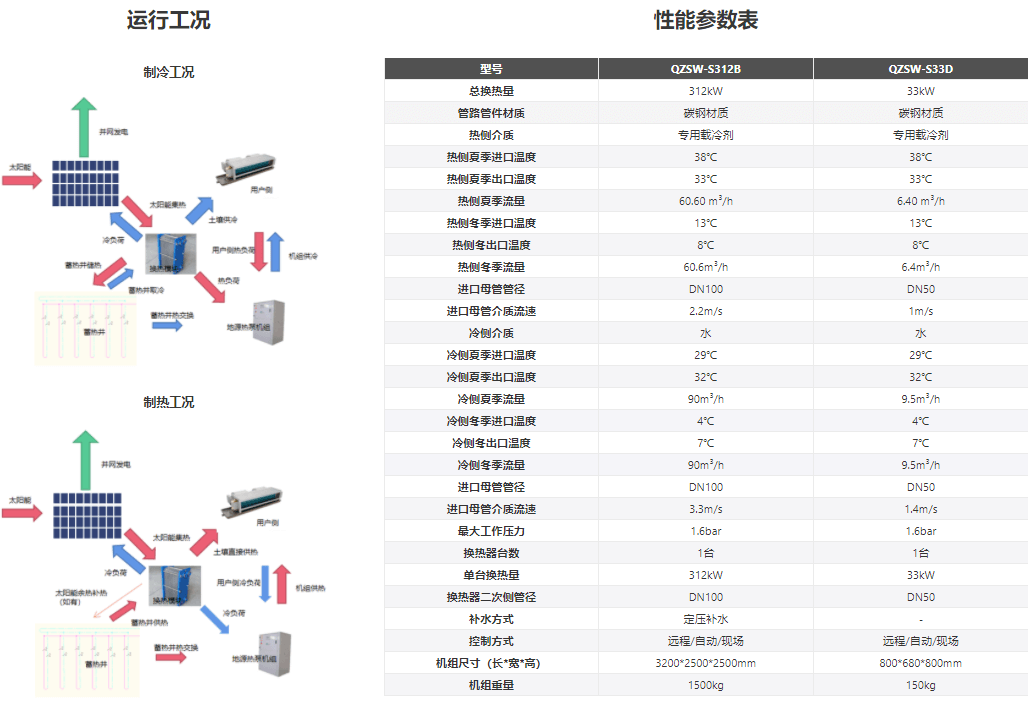

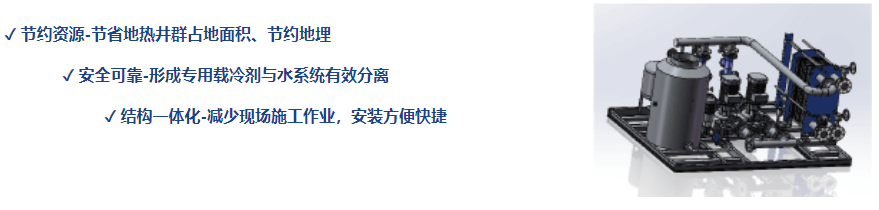

| 型号 | QZSW-S312B | QZSW-S33D |
|---|---|---|
| 总换热量 | 312kW | 33kW |
| 管路管件材质 | 碳钢材质 | 碳钢材质 |
| 热侧介质 | 专用载冷剂 | 专用载冷剂 |
| 热侧夏季进口温度 | 38℃ | 38℃ |
| 热侧夏季出口温度 | 33℃ | 33℃ |
| 热侧夏季流量 | 60.60 m³/h | 6.40 m³/h |
| 热侧冬季进口温度 | 13℃ | 13℃ |
| 热侧冬出口温度 | 8℃ | 8℃ |
| 热侧冬季流量 | 60.6m³/h | 6.4m³/h |
| 进口母管管径 | DN100 | DN50 |
| 进口母管介质流速 | 2.2m/s | 1m/s |
| 冷侧介质 | 水 | 水 |
| 冷侧夏季进口温度 | 29℃ | 29℃ |
| 冷侧夏季出口温度 | 32℃ | 32℃ |
| 冷侧夏季流量 | 90m³/h | 9.5m³/h |
| 冷侧冬季进口温度 | 4℃ | 4℃ |
| 冷侧冬出口温度 | 7℃ | 7℃ |
| 冷侧冬季流量 | 90m³/h | 9.5m³/h |
| 进口母管管径 | DN100 | DN50 |
| 进口母管介质流速 | 3.3m/s | 1.4m/s |
| 最大工作压力 | 1.6bar | 1.6bar |
| 换热器台数 | 1台 | 1台 |
| 单台换热量 | 312kW | 33kW |
| 换热器二次侧管径 | DN100 | DN50 |
| 补水方式 | 定压补水 | - |
| 控制方式 | 远程/自动/现场 | 远程/自动/现场 |
| 机组尺寸（长*宽*高） | 3200*2500*2500mm | 800*680*800mm |
| 机组重量 | 1500kg | 150kg |
